BBIN宝盈集团

为适应国家火力发电行业“上大压小”总体布局，提高燃煤效率从而降低煤耗，进而降低对环境污染程度，当前全国火电行业均朝着高参数机组的趋势发展，高压力、高主/再热蒸汽温度的机组对设备与部件提出了严峻的考验。锅炉受热面作为重要的热交换部位，在高参数运行条件下，更加容易产生腐蚀。

一、金属腐蚀原理

金属的腐蚀分为电化学腐蚀和化学腐蚀。电化学腐蚀是金属与电解质溶液接触时，发生氧化还原作用而导致的腐蚀，在金属表面会形成原电池，被腐蚀金属为阳极，金属阳极失去电子被氧化变为金属离子，去极化剂得到电子被还原，进而再与金属内部组织或金属离子发生反应，相互影响加剧腐蚀，导致金属的损坏。化学腐蚀是指金属材料在干燥气体和非电解质溶液中发生化学反应生成化合物的过程。金属直接与酸性溶液接触，产生化学反应，如锅炉尾部受热面烟气侧容易发生的低温腐蚀，是与烟气中的水发生反应生成的酸性溶液附着在金属表面，与金属反应导致化学腐蚀；高温下金属与气体接触被氧化，例如高温炉气等氧化性气体使钢材表面生成氧化铁及表面脱碳的腐蚀也是化学腐蚀。

二、受热面腐蚀的种类

通过观察腐蚀产物、腐蚀形貌与腐蚀介质的成分，将受热面的腐蚀按照腐蚀形态来划分种类，可以分为氧腐蚀、亚硝酸盐腐蚀、酸性腐蚀、应力腐蚀（SCC）、高温腐蚀、低温腐蚀、晶间腐蚀、汽水腐蚀和电偶腐蚀。

1、氧腐蚀

受热面的氧腐蚀可以分为两种，在机组运行或者停用时，均能够发生氧腐蚀。两种腐蚀形式均是金属在含氧的腐蚀介质下的一种电化学腐蚀现象，但是腐蚀产物不同。该腐蚀经常发生于省煤器进口或者给水系统，导致金属强度严重下降。

运行氧腐蚀的过程如下：

停用氧腐蚀的过程如下：

2、亚硝酸盐腐蚀

亚硝酸盐腐蚀是水冷壁炉水中的亚硝酸盐，在温度超过320℃时便开始分解产生十分活跃的新生态氧，易与水冷壁内表面发生反应，生成高价氧化铁，使水冷壁、省煤器在壁温达到该温度附近的部位产生腐蚀的现象。亚硝酸盐腐蚀实际上是氧和铁发生反应，因此亚硝酸盐腐蚀的特征与氧腐蚀类似。但其产物一般是高价氧化铁，其颜色呈红褐色。

3、酸性腐蚀

金属材料与酸接触，发生腐蚀析出氢气，也是析氢腐蚀。水中含有盐酸，或者游离的二氧化碳溶解导致水中pH低于7，都有可能产生析氢腐蚀。析氢腐蚀是一种电化学腐蚀，常发生于给水系统和凝结水系统，在省煤器中也有可能出现该类腐蚀，其反应如下：

4、应力腐蚀

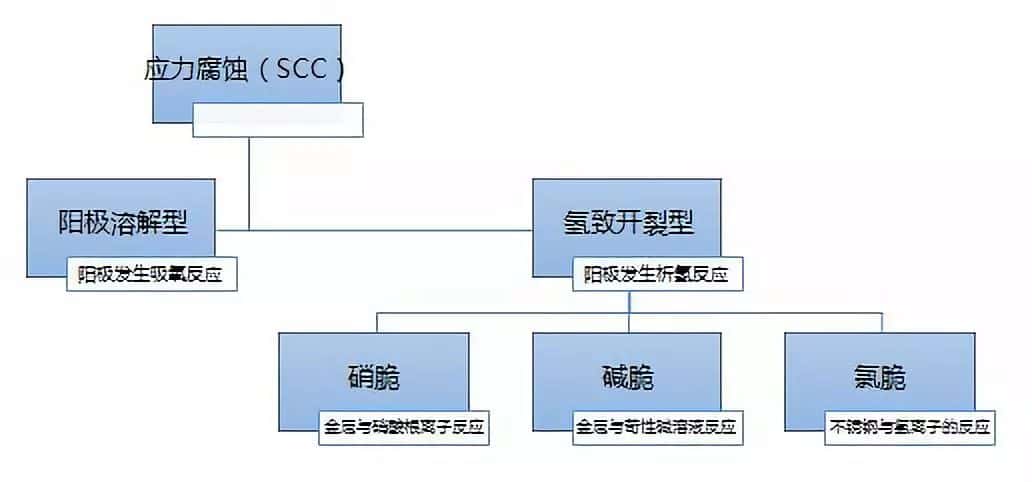

金属部件在特定的应力条件下，与各种腐蚀共同作用，导致部件在低于其强度极限的条件下脆性断裂的现象，称为应力腐蚀（SCC）。由于腐蚀形式的不同，应力腐蚀又可分为阳极溶解型应力腐蚀和氢致开裂型应力腐蚀，前者是部件在应力条件下产生氧腐蚀导致的应力腐蚀，后者是部件在特定应力条件下产生析氢反应所导致的应力腐蚀。氢致开裂型应力腐蚀又可细分为硝脆、碱脆、氯脆等。应力腐蚀在各个部位都有可能发生，特别是焊缝处或异径突变处。具体分类参照下图：

5、高温腐蚀

在高温下，金属材料与环境中的氧、硫、氯、钾、钠等元素发生化学或电化学反应产生的腐蚀称为高温腐蚀，高温腐蚀常发生在壁温较高的烟气侧水冷壁、屏式过热器、高温过热器、高温再热器等部位。高温腐蚀分为3种类型：硫酸盐型、硫化物型和氯化物型，而实际上腐蚀通常为三种类型的复合作用所导致。

6、低温腐蚀

低温腐蚀是受热面在壁温较低的条件下，硫酸蒸汽凝结在受热面上产生的腐蚀现象。烟气中的硫化物与水蒸气结合后生成硫酸蒸汽，而尾部受热面温度较低，一旦温度低于酸露点，便凝结在受热面上，进而对金属表面造成腐蚀。燃料中硫含量越多，会显著提高烟气中的酸露点温度，也就是说，硫酸蒸汽更容易达到酸露点凝结为硫酸溶液，进而发生腐蚀。这样，一旦受热面壁温低于酸露点温度，低温腐蚀就形成了。该类腐蚀一般发生在省煤器尾段、空预器等部位。

7、晶间腐蚀

晶间腐蚀是一种由金属内部组织化学成分的差异和内应力导致的局部腐蚀，金属内部组织的差异会形成微电池，这是晶间腐蚀发生的根本原因。由于晶间腐蚀发生于组织内部，因此，在金属表面并不会出现明显的腐蚀形貌，但是金属内部晶粒之间已经丧失了结合力，材料强度完全丧失，失去金属材料的基本特征，严重时轻轻敲打便会变得粉碎。对不锈钢而言，晶间腐蚀是一种危害性很大的腐蚀现象，在不锈钢中加入Ti、Nb等固碳元素能够很好的防止晶间腐蚀的产生，提高其耐蚀性。

8、汽水腐蚀

在温度大于400℃时，高温蒸汽与管壁接触，将会发生下列反应：这一系列的反应会使材料表面脱碳，降低钢材表面强度，产生的甲烷气体积聚在钢材内部，不但会造成很大的内应力，还会形成微裂纹，进而造成脆性破坏。汽水腐蚀常常发生于过热器。

9、电偶腐蚀

电偶腐蚀是两种不同的金属或者化合物相互接触，或者同时浸在导电性水溶液中，由于两者电位不同，存在电位差驱使电子流动，进而形成腐蚀电池造成的腐蚀现象。其中阳极腐蚀速度加快，阴极不会腐蚀。电偶腐蚀的根本原因是两者腐蚀电位的差异，腐蚀电位低的成为阳极被腐蚀。对锅炉进行化学清洗时，因控制不当造成的管壁表面积铜，或者管壁不平整导致结垢，均能导致电偶腐蚀。

三、减少受热面腐蚀措施

火电厂受热面腐蚀现象是十分普遍的，从形式上来说，实际情况下发生的腐蚀往往是多种因素复合的结果，因此腐蚀的防控需要从多方面着手。

1. 严格将炉水中的去极化剂和腐蚀性阴离子等的含量控制在合理范围内，做好水质净化、给水除氧等措施。

2. 防止出现超温的情况，金属的使用部位与温度是相互匹配的，超温使金属组织产生改变，降低其耐腐蚀性能。

3. 控制炉内燃烧条件，在炉内供给充足的氧气，使燃料充分燃烧，同时尽量使煤粉少冲刷管壁。

4. 控制燃料的质量，各受热面的腐蚀均与燃料质量和燃烧条件紧密相关。燃料的硫分、灰分等指标，应结合实际情况严格控制在合理范围内。

5. 加强火电厂金属监督，众所周知，腐蚀现象不能杜绝，因此加强对受热面各部位金属的监督工作，一旦发生腐蚀，分析原因并提出解决方案，防止进一步腐蚀带来的损失。

6. 使用金属的材质必须正确。选用合适的金属材料、耐蚀性强的钢材，使用时应从经济和性能两方面综合考虑。

火力发电厂受热面腐蚀的因素很多，了解受热面的腐蚀机理，并提出相应的防护措施，对保护受热面管束，延长设备使用寿命，杜绝事故发生，确保电厂安全运行有着重要的指导意义。

四、梦能服务与支持

1、免费样品

如果您对我公司的工业重防腐油漆产品有需要或者申请样品试用，请与我们的客服人员取得联系。400-878-0506

油漆样品适用范围：

用于新建项目：验证油漆配套的可行性、检验附着力、效果图与实际颜色的色差。

用于维修项目：验证与旧涂层的兼容性。

用于日常修补：提供少量样品用于修补破损处。

申请用量：在1KG以内免费送货上门。

2、免费打样

如果您想看到工业重防腐油漆在产品上的实际应用、外观、性能测试，请与我们客服人员联系，将样板寄往梦能科技营销部，由专业喷涂人员为样板提供油漆打样。

3、服务团队

梦能对技术服务团队始终进行一系列的标准化管理，从专业培训到日常报告的管理都有一整套完善的体系。梦能公司每年都会对技术服务人员进行定期的技术培训和能力审计，以使每一位技术服务人员保持高水准的专业素质，每一位技术服务人员都配备先进的涂装检验仪器，仪器设备均按规定的时间期限进行定期校验，以保证每套仪器设备工作状况良好。

4、购买通道

零售：购买50kg以内，线上购买，抖店直接下单购买。

工厂业务：长期合作、量大从优、生产调试、质量检测、开具13%专用发票

贸易、代理：提供代工业务支持，项目保护。

业主、总包、设计院：提供防腐方案设计、性能检测、施工方案、现场技术指导。

涂装施工：提供解决方案、现场技术指导。
